Šesťhranná zátka s nákružkom
Sortiment / Assortment » Šesťhranná zátka s nákružkom
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 7604
ISO
ČSN / STN
EN
|
[SK] Šesťhranná zátka s nákružkom
[EN] Hexagon head pipe plug
[DE] Verschlußschraube mit Außensechskant mit Bund
[FR]
[IT]
|
|
| « späť |

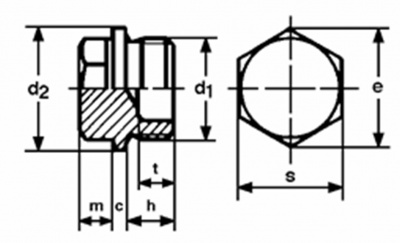

DIN 7604 A
| d1 | M8×1 | M10×1 | M12×1,5 | M14×1,5 | M16×1,5 |
|---|---|---|---|---|---|
| c | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| d2 | 12 | 14 | 17 | 19 | 21 |
| s=SW | 12 | 14 | 17 | 19 | 22 |
| t1) | – | – | – | – | – |
| h (Form A) | 6 | 6 | 9 | 9 | 9 |
| h (Form C) | – | – | – | – | – |
| m | 4 | 4 | 6 | 6 | 6 |
| d1 | M18×1,5 | M22×1,5 | M26×1,5 | M30 x ,15 | |
| c | 2 | 2 | 2,5 | 2,5 | |
| d2 | 23 | 27 | 31 | 36 | |
| s=SW | 17 | 19 | 22 | 22 | |
| t1) | 8 | 8/8 | 8/8 | 8/8 | |
| h (Form A) | 9 | 9 | 9 | 9 | |
| h (Form C) | – | 12 | 12 | 12 | |
| m | 6 | 6 | 8 | 8 |
DIN 7604 C
| d1 | M8×1 | M10×1 | M12×1,5 | M14×1,5 | M16×1,5 |
|---|---|---|---|---|---|
| c | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| d2 | 12 | 14 | 17 | 19 | 21 |
| s=SW | 12 | 14 | 17 | 19 | 22 |
| t1) | – | – | – | – | – |
| h (Form A) | 6 | 6 | 9 | 9 | 9 |
| h (Form C) | – | – | – | – | – |
| m | 4 | 4 | 6 | 6 | 6 |
| d1 | M18×1,5 | M22×1,5 | M26×1,5 | M30×1,5 | |
| c | 2 | 2 | 2,5 | 2,5 | |
| d2 | 23 | 27 | 31 | 36 | |
| s=SW | 17 | 19 | 22 | 22 | |
| t1) | 8 | 8/8 | 8/8 | 8/8 | |
| h (Form A) | 9 | 9 | 9 | 9 | |
| h (Form C) | – | 12 | 12 | 12 | |
| m | 6 | 6 | 8 | 8 |
