Špiralový kolík
Sortiment / Assortment » Špiralový kolík
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 7343
ISO 8750
ČSN / STN
EN
|

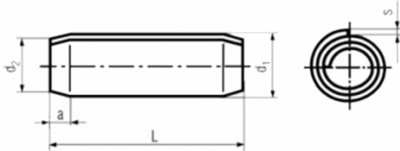

[SK] Špiralový kolík
[EN] Coiled pin, medium duty
[DE] Spiralspannstift, Regelausführung
[FR]
[IT] Spine elastiche a spirale
|
|
| « späť |
| O | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 min. | 0.85 | 1.05 | 1.25 | 1.62 | 2.13 | 2.65 | 3.15 | 3.67 | 4.2 | 5.25 | 6.25 | 8.3 | 10.35 |
| d2 max. | 0.85 | 0.95 | 1.15 | 1.4 | 1.9 | 2.4 | 2.9 | 3.4 | 3.9 | 4.85 | 5.85 | 7.8 | 9.75 |
| a | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 0.7 | 0.9 | 1 | 1.1 | 1.3 | 1.5 | 2 | 2.5 |
| s | 0.07 | 0.08 | 0.1 | 0.13 | 0.17 | 0.21 | 0.25 | 0.29 | 0.33 | 0.42 | 0.5 | 0.67 | 0.84 |
