Pero pologuľaté
Sortiment / Assortment » Pero pologuľaté
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 6888
ISO 3912
ČSN / STN
EN
|

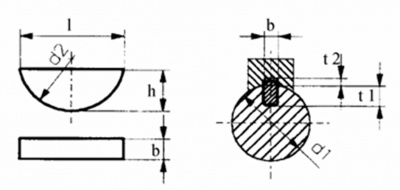

[SK] Pero pologuľaté
[EN] Woodruff key
[DE] Scheibenfeder
[FR]
[IT] Linguette a disco
|
|
| « späť |
| d / l | 1,5 / 2,6 | 2 / 2,6 | 2 / 3,7 | 3 / 3,7 | 3 / 5 | 3 / 6,5 | 4 / 5 | 4 / 6,5 | 5 / 6,5 | 5 / 7,5 |
|---|---|---|---|---|---|---|---|---|---|---|
| d2 mm | 7 | 7 | 10 | 10 | 13 | 16 | 13 | 16 | 16 | 19 |
| l mm | 6,76 | 6,76 | 9,66 | 9,66 | 12,65 | 15,72 | 12,65 | 15,72 | 15,72 | 18,57 |
| t1 mm | 2 | 1,8 | 2,9 | 2,5 | 3,8 | 5,3 | 3,5 | 5 | 4,5 | 5,5 |
| t2 mm | 0,8 | 1 | 1 | 1,4 | 1,4 | 1,4 | 1,7 | 1,7 | 2,2 | 2,2 |
| d / l | 5 / 9 | 6 / 7,5 | 6 / 9 | 6 / 11 | 8 / 9 | 8 / 11 | 8 / 13 | 10 / 11 | 10 / 13 | 10 / 16 |
| d2 mm | 22 | 19 | 22 | 28 | 22 | 28 | 32 | 28 | 32 | 45 |
| l mm | 21,63 | 18,57 | 21,63 | 27,35 | 21,63 | 27,35 | 31,43 | 27,35 | 31,43 | 43,08 |
| t1 mm | 7 | 5,1 | 6,6 | 8,6 | 6,2 | 8,2 | 10,2 | 7,8 | 9,8 | 12,8 |
| t2 mm | 2,2 | 2,6 | 2,6 | 2,6 | 3 | 3 | 3 | 3,4 | 3,4 | 3,4 |
