Poistná podložka pre hriadele
Sortiment / Assortment » Poistná podložka pre hriadele
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 6799
ISO
ČSN / STN 022929
EN
|
[SK] Poistná podložka pre hriadele
[EN] Retaining washer for shaft
[DE] Sicherungsscheibe für Wellen
[FR] Bague d arrét pour arbre
[IT] Anelli elastici radiali
|
|
| « späť |

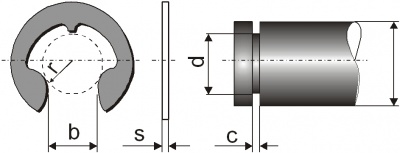

| d h11 | 1,2 | 1,5 | 1,9 | 2,3 | 3,2 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|---|---|
| s | 0,38 | 0,4 | 0,5 | 0,6 | 0,6 | 0,7 | 0,7 | 0,7 |
| b | 1,01 | 1,28 | 1,61 | 1,94 | 2,7 | 3,34 | 4,11 | 5,26 |
| d2 min | 1,4 | 2 | 2,5 | 3 | 4 | 5 | 6 | 7 |
| d2 max. | 2 | 2,5 | 3 | 4 | 5 | 7 | 8 | 9 |
| c | 0,34 | 0,44 | 0,54 | 0,64 | 0,64 | 0,74 | 0,74 | 0,74 |
| d h11 | 7 | 8 | 9 | 10 | 12 | 15 | 19 | 24 |
| s | 0,9 | 1 | 1,1 | 1,2 | 1,3 | 1,5 | 1,75 | 2 |
| b | 5,84 | 6,52 | 7,63 | 8,32 | 10,45 | 12,61 | 15,92 | 21,88 |
| d2 min | 8 | 9 | 10 | 11 | 13 | 16 | 20 | 25 |
| d2 max. | 11 | 12 | 14 | 15 | 18 | 24 | 31 | 38 |
| c | 0,94 | 1,05 | 1,15 | 1,25 | 1,35 | 1,55 | 1,8 | 2,05 |
