Tanierová pružná podložka
Sortiment / Assortment » Tanierová pružná podložka
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 6796
ISO
ČSN / STN
EN
|

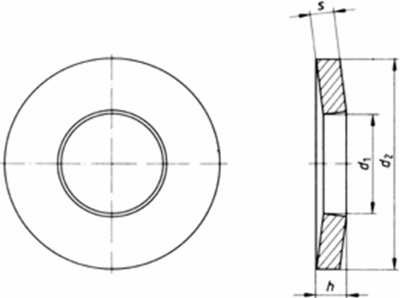

[SK] Tanierová pružná podložka
[EN] Conical spring washer
[DE] Spannscheibe
[FR] Rondelles elastiques coniques
[IT] Dischi superelastici per bloccagio di viti e bulloni
|
|
| « späť |
| d1 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 |
|---|---|---|---|---|---|---|---|
| M | M 2.5 | M 3 | M 3.5 | M 4 | M 5 | M 6 | M 7 |
| s | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 1.75 |
| h max. | – | 0.85 | 1.06 | 1.3 | 1.55 | 2 | 2.3 |
| d2 | 6 | 7 | 8 | 9 | 11 | 14 | 17 |
| d1 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 |
| M | M 8 | M 10 | M 12 | M 14 | M 16 | M 18 | M 20 |
| s | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
| h max. | 2.6 | 3.2 | 3.95 | 4.65 | 5.25 | 5.8 | 6.4 |
| d2 | 18 | 23 | 29 | 35 | 39 | 42 | 45 |
