Tanierová pružina
Sortiment / Assortment » Tanierová pružina
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 2093
ISO
ČSN / STN
EN
|
[SK] Tanierová pružina
[EN] Disc spring (Belleville type)
[DE] Tellerfeder
[FR] Rondelle á plateau
[IT] Molle a tazza
|
|
| « späť |

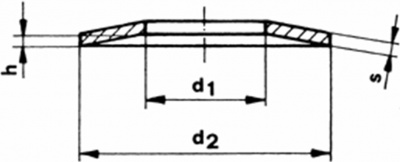

| d1 mm | 4,2 | 5,2 | 6,2 | 7,2 | 8,2 | 9,2 | 10,2 | 11,2 | 12,2 | 14,2 | 16,3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 mm | 8 | 10 | 12,5 | 14 | 16 | 18 | 20 | 22,5 | 25 | 28 | 31,5 |
| s | 0,4 | 0,5 | 0,7 | 0,8 | 0,9 | 1 | 1,1 | 1,25 | 1,5 | 1,5 | 1,75 |
| h | 0,6 | 0,75 | 1 | 1,1 | 1,25 | 1,4 | 1,55 | 1,75 | 2,05 | 2,15 | 2,45 |
| d1 mm | 18,3 | 20,4 | 22,4 | 25,4 | 28,5 | 31 | 36 | 41 | 46 | 51 | |
| d2 mm | 35,5 | 40 | 45 | 50 | 56 | 63 | 71 | 80 | 90 | 100 | |
| s | 2 | 2,25 | 2,5 | 3 | 3 | 3,5 | 4 | 5 | 5 | 6 | |
| h | 2,8 | 3,15 | 3,5 | 4,1 | 4,3 | 4,9 | 5,6 | 6,7 | 7 | 8,2 |
