Okrúhla matica s drážkami
Sortiment / Assortment » Okrúhla matica s drážkami
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 1816
ISO
ČSN / STN
EN
|
[SK] Okrúhla matica s drážkami
[EN] Slotted round nut
[DE] Nutmutter für Werkzeugmaschinen
[FR] Écrou en coches
[IT]
|
|
| « späť |

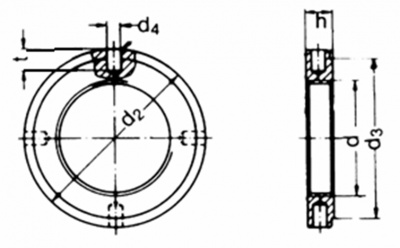

| d x P | M 8×1 | M 10×1 | M 12×1,5 | M 14×1,5 | M 16×1,5 | M 18×1,5 | M 20×1,5 | M 22×1,5 |
|---|---|---|---|---|---|---|---|---|
| h | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 |
| d4 | 2,5 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
| t | 4,5 | 4,5 | 5 | 5 | 6 | 6 | 6 | 6 |
| d2 mm | 20 | 25 | 28 | 30 | 32 | 34 | 36 | 40 |
| d3 mm | 16 | 20 | 23 | 25 | 27 | 28 | 30 | 34 |
| d x P | M 24×1,5 | M 26×1,5 | M 28×1,5 | M 30×1,5 | M 32×1,5 | M 35×1,5 | M 38×1,5 | M 40×1,5 |
| h | 9 | 10 | 10 | 10 | 11 | 11 | 11 | 12 |
| d4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 6 |
| t | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 |
| d2 mm | 42 | 45 | 50 | 50 | 52 | 55 | 58 | 62 |
| d3 mm | 36 | 38 | 43 | 43 | 45 | 48 | 50 | 5 |
