Napínaky
Sortiment / Assortment » Napínaky
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 1478 - 80
ISO
ČSN / STN
EN
|
[SK] Napínaky
[EN] Turnbuckles
[DE] Spannschloßer
[FR] Écrou de tension
[IT] Tendi tori
|
|
| « späť |

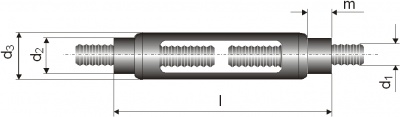

DIN 1478
| d1 mm | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 | M 24 | M 30 | M 36 |
|---|---|---|---|---|---|---|---|---|---|
| d3 mm | 17,2 | 17,2 | 21,3 | 25 | 30 | 33,7 | 42,4 | 51 | 63,5 |
| l mm | 110 | 110 | 125 | 125 | 170 | 200 | 255 | 255 | 295 |
| m | 7,5 | 10 | 12 | 15 | 20 | 24 | 29 | 36 | 43 |
| d2 mm | 9 | 12 | 15 | 18 | 24 | 30 | 33 | 41 | 50 |

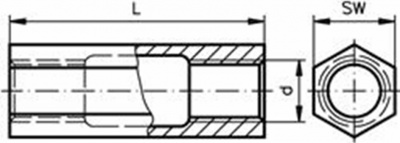

DIN 1479
| d mm | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 | M 24 | M 30 |
|---|---|---|---|---|---|---|---|---|
| L mm | 30 | 35 | 45 | 55 | 75 | 95 | 115 | 125 |
| SW | 10 | 13 | 17 | 19 | 24 | 30 | 36 | 46 |
| e min | 11,05 | 14,38 | 18,9 | 21,1 | 26,75 | 33,53 | 39,98 | 51,28 |

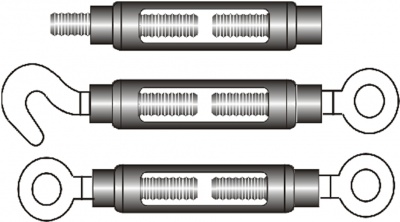

DIN 1480
