Svorník s hlavou a s otvorom pre závlačku
Sortiment / Assortment » Svorník s hlavou a s otvorom pre závlačku
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 1444
ISO
ČSN / STN
EN
|

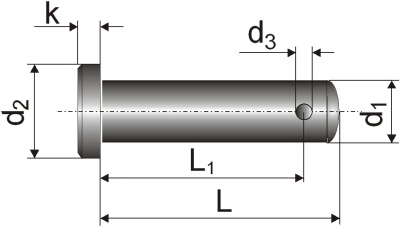

[SK] Svorník s hlavou a s otvorom pre závlačku
[EN] Clevis pin with head
[DE] Bolzen mit Kopf und Loch
[FR]
[IT]
|
|
| « späť |
| d1 | d2 | d3 | k | L1 |
|---|---|---|---|---|
| 3 | 5 | 0.8 | 1 | 1.6 |
| 4 | 6 | 1 | 1 | 2.2 |
| 5 | 8 | 1.2 | 1.6 | 2.9 |
| 6 | 10 | 1.6 | 2 | 3.2 |
| 8 | 14 | 2 | 3 | 3.5 |
| 10 | 18 | 3.2 | 4 | 4.5 |
| 12 | 20 | 3.2 | 4 | 5.5 |
| 14 | 22 | 4 | 4 | 6 |
| 16 | 25 | 4 | 4.5 | 6 |
| 18 | 28 | 5 | 5 | 7 |
| 20 | 30 | 5 | 5 | 8 |
| 22 | 33 | 5 | 5.5 | 8 |
| 24 | 36 | 6.3 | 6 | 9 |
| 27 | 40 | 6.3 | 6 | |
| 30 | 44 | 8 | 8 | |
| 36 | 50 | 8 | 8 |
