Skrutka so zápustnou hlavou s drážkou
Sortiment / Assortment » Skrutka so zápustnou hlavou s drážkou
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 963
ISO 2009
ČSN / STN 021151
EN
|
[SK] Skrutka so zápustnou hlavou s drážkou
[EN] Slotted countersunk (flat) head screw
[DE] Senkschraube mit Schlitz
[FR]
[IT] Vite a testa svasata piana con intaglio
|
|
| « späť |

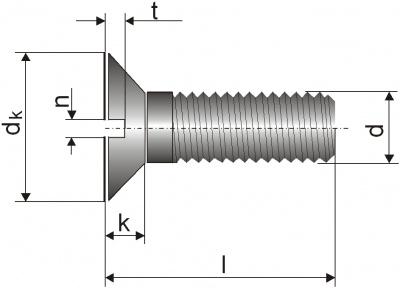

| d | M 1 | M 1,2 | M 1,4 | M 1,6 | M 1,7 | M 2 | M 2,3 | M 2,5 |
|---|---|---|---|---|---|---|---|---|
| k max. | 0,6 | 0,72 | 0,84 | 0,96 | 1,1 | 1,2 | 1,3 | 1,5 |
| t max. | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,65 | 0,7 |
| n | 0,25 | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 |
| dk | 1,9 | 2,3 | 2,6 | 3 | 3,5 | 3,8 | 4,5 | 4,7 |
| d | M 2,6 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 |
| k max. | 1,4 | 1,65 | 2,2 | 2,5 | 3 | 4 | 5 | 6 |
| t max. | 0,8 | 0,85 | 1,1 | 1,3 | 1,6 | 2,1 | 2,6 | 3 |
| n | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | 3 |
| dk | 5 | 5,6 | 7,5 | 9,2 | 11 | 14,5 | 18 | 22 |
