Nízka korunová matica
Sortiment / Assortment » Nízka korunová matica
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|

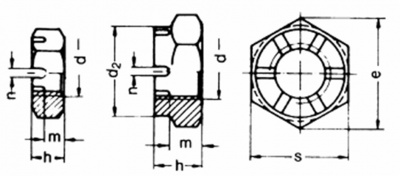

DIN 937
ISO
ČSN / STN
EN
|
[SK] Nízka korunová matica
[EN] Hexagon thin castle nut
[DE] Kronnenmutter, niedrig
[FR] Écrou hexagonal bas á créneaux dégagés
[IT] Dado esagonale basso
|
|
| « späť |
| d mm | M 8 | M 10 | M 12 | M 14 | M 16 | M 18 |
|---|---|---|---|---|---|---|
| s | 13 | 17 | 19 | 22 | 24 | 27 |
| e min. | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 |
| m | 4,5 | 5 | 6 | 7 | 7 | 8 |
| h | 8 | 9 | 10 | 11 | 12 | 13 |
| n | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 |
| d2 mm | ----- | ----- | 17 | 19 | 22 | 25 |
| d mm | M 20 | M 22 | M 24 | M 27 | M 30 | |
| s | 30 | 32 | 36 | 41 | 46 | |
| e min. | 33,53 | 35,72 | 39,98 | 45,63 | 51,28 | |
| m | 8 | 9 | 9 | 11 | 11 | |
| h | 13 | 15 | 15 | 17 | 18 | |
| n | 4,5 | 5,5 | 5,5 | 5,5 | 7 | |
| d2 mm | 28 | 30 | 34 | 38 | 42 |
