Korunová šesťhranná matica
Sortiment / Assortment » Korunová šesťhranná matica
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 935
ISO
ČSN / STN 021411
EN
|
[SK] Korunová šesťhranná matica
[EN] Hexagon slotted nut
[DE] Kronnenmutter
[FR] Écrou hexagonal á créneaux
[IT] Dado esagonale con intagli
|
|
| « späť |

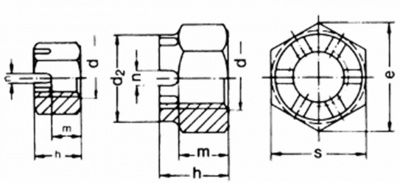

| d mm | M 8 | M 10 | M 12 | M 14 | M 16 | M 18 | M 20 |
|---|---|---|---|---|---|---|---|
| s | 13 | 17 (ISO 16) | 19 (ISO 18) | 22 (ISO 21) | 24 | 27 | 30 |
| e min. | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 | 33,53 |
| m | 6,5 | 8 | 10 | 11 | 13 | 15 | 16 |
| h | 9,5 | 12 | 15 | 16 | 19 | 21 | 22 |
| n | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 |
| d2 mm | – | – | 17 | 19 | 22 | 25 | 28 |
| d mm | M 22 | M 24 | M 27 | M 30 | M 33 | M 36 | M 39 |
| s | 32 (ISO 34) | 36 | 41 | 46 | 50 | 55 | 60 |
| e min. | 35,72 | 39,98 | 45,63 | 51,28 | 55,8 | 61,31 | 66,96 |
| m | 18 | 19 | 22 | 24 | 26 | 29 | 31 |
| h | 26 | 27 | 30 | 33 | 35 | 38 | 40 |
| n | 5,5 | 5,5 | 5,5 | 7 | 7 | 7 | 7 |
| d2 mm | 30 | 34 | 38 | 42 | 46 | 50 | 55 |
