Skrutka s valcovou hlavou s vnútorným šesťhranom
Sortiment / Assortment » Skrutka s valcovou hlavou s vnútorným šesťhranom
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 912
ISO 4762
ČSN / STN 021143
EN
|
[SK] Skrutka s valcovou hlavou s vnútorným šesťhranom
[EN] hexagon secket head cap screw
[DE] Zylinderschraube mit Innensechskant
[FR]
[IT] Vite a testa cilindrica con esagono incassato
|
|
| « späť |

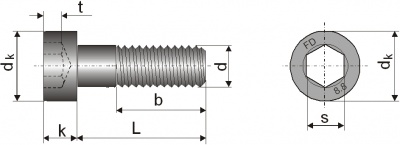

| d | M 1,6 | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 |
|---|---|---|---|---|---|---|---|---|
| s | 1,5 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 |
| t min. | 0,7 | 1 | 1,1 | 1,9 | 2,5 | 4,58 | 5,72 | 6,86 |
| b max. | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 28 |
| k max. | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 |
| dk max. | 3 | 3,8 | 4,5 | 5,68 | 7,22 | 8,72 | 10,22 | 13,27 |
| d | M 10 | M 12 | M 14 | M 16 | M 18 | M 20 | M 24 | |
| s | 8 | 10 | 12 | 14 | 14 | 17 | 19 | |
| t min. | 9,15 | 11,43 | 13,72 | 16 | 16 | 19,44 | 21,73 | |
| b max. | 32 | 36 | 40 | 44 | 48 | 52 | 60 | |
| k max. | 10 | 12 | 14 | 16 | 18 | 20 | 24 | |
| dk max. | 16,27 | 18,27 | 21,33 | 24,33 | 27,33 | 30,33 | 36,39 |
