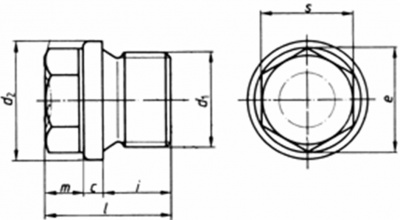

Zátka s nákružkom a vonkajším šesťhranom
Sortiment / Assortment » Zátka s nákružkom a vonkajším šesťhranom
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 910
ISO
ČSN / STN
EN
|
[SK] Zátka s nákružkom a vonkajším šesťhranom
[EN] Hexagon-duty hexagon head screw plug
[DE] Verschlussschraube mit Bund und Aussensechskant
[FR] Bouchon filetés a tete hexagonale et embase
[IT] Tappi cillindrici con spaliamento ed esagono
|
|
| « späť |
| d | M 10×1 | M 12×1,5 | M 14×1,5 | M 16×1,5 | M 18×1,5 | M 20×1,5 |
|---|---|---|---|---|---|---|
| s | 10 | 13 | 13 | 17 | 17 | 19 |
| e min. | 10,89 | 14,2 | 14,2 | 18,72 | 18,72 | 20,88 |
| l mm | 17 | 21 | 21 | 21 | 24 | 26 |
| c | 3 | 3 | 3 | 3 | 4 | 4 |
| i | 8 | 12 | 12 | 12 | 12 | 14 |
| m | 6 | 6 | 6 | 6 | 8 | 8 |
| d2 mm | 14 | 17 | 19 | 21 | 23 | 25 |
| d | M 22×1,5 | M 24×1,5 | M 26×1,5 | M 30×1,5 | M 36×1,5 | M 42×1,5 |
| s | 19 | 22 | 24 | 24 | 27 | 30 |
| e min. | 20,88 | 23,91 | 26,17 | 26,17 | 29,56 | 32,95 |
| l mm | 26 | 27 | 30 | 30 | 32 | 33 |
| c | 4 | 4 | 4 | 4 | 5 | 5 |
| i | 14 | 14 | 16 | 16 | 16 | 16 |
| m | 8 | 9 | 10 | 10 | 11 | 12 |
| d2 mm | 27 | 29 | 31 | 36 | 42 | 49 |
