Závitová zátka s vnútorným šesťhranom
Sortiment / Assortment » Závitová zátka s vnútorným šesťhranom
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 908
ISO
ČSN / STN 021938
EN
|
[SK] Závitová zátka s vnútorným šesťhranom
[EN] Hexagon socket screw plug
[DE] Verschlussschraube mit Innensechskant und Bund
[FR] Bouchon filités avec épaulement
[IT] Tappi a testa cilindrica di spallamento
|
|
| « späť |

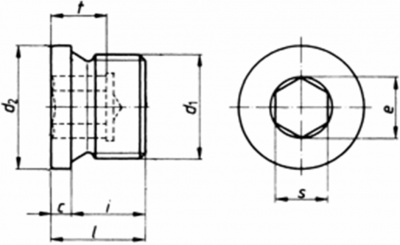

| d1 mm | 10×1 | 12×1,5 | 14×1,5 | 16×1,5 | 18×1,5 | 20×1,5 | 22×1,5 | 24×1,5 |
|---|---|---|---|---|---|---|---|---|
| s mm | 5 | 6 | 6 | 8 | 8 | 10 | 10 | 12 |
| e mm | 5,7 | 6,9 | 6,9 | 9,2 | 9,2 | 11,4 | 11,4 | 13,7 |
| l mm | 11 | 15 | 15 | 15 | 16 | 18 | 18 | 18 |
| c mm | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| i mm | 8 | 12 | 12 | 12 | 12 | 14 | 14 | 14 |
| d2 mm | 14 | 17 | 19 | 21 | 23 | 25 | 27 | 29 |
| t min. | 5 | 7 | 7 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 |
