Lícovaná skrutka so šesťhrannou hlavou
Sortiment / Assortment » Lícovaná skrutka so šesťhrannou hlavou

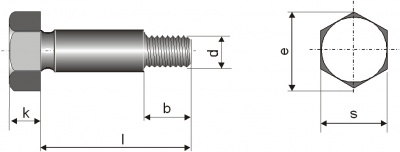

« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 610
ISO
ČSN / STN 021112
EN
|
[SK] Lícovaná skrutka so šesťhrannou hlavou
[EN] Hexagon fit bolt (short threaded portion)
[DE] Sechskantschraube mit Paßschaft (kurzer Gewindezapfen)
[FR]
[IT] Vite a testa esagonale con gola di scarico sottotesta e gambo calibrato
|
|
| « späť |
| d | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 |
|---|---|---|---|---|---|---|---|---|
| k | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 12.5 | 15 | 19 |
| e | 14.38 | 17.77 | 19.85 | 22.78 | 26.17 | 32.95 | 39.55 | 50.85 |
| s max. | 13 | 16 | 18 | 21 | 24 | 30 | 36 | 46 |
| b (< 50 mm) | 11.5 | 13.5 | 15.5 | 17 | 19 | 22.5 | 26.5 | – |
| b (< 150 mm) | 13.5 | 15.5 | 17.5 | 19 | 21 | 24.5 | 28.5 | 34 |
| b (< 200 mm) | 18.5 | 20.5 | 22.5 | 24 | 26 | 29.5 | 33.5 | 39 |
