Poistný krúžok pre diery

Sortiment / Assortment » Poistný krúžok pre diery

« späť
Číslo normy Názov položky Obrázok
DIN 471
ISO
ČSN / STN 022930
EN
[SK] Poistný krúžok pre diery
[EN] Internal retaining ring for bores
[DE] Sicherungsring für Bohrungen
[FR] Anneaux arrét intérieurs pour arbre
[IT] Anelli elastici di sicurezza per fori
« späť

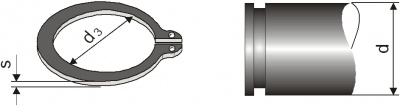

alt: DIN 00471
d / s (mm) 4 / 0,4 5 / 0,6 6 / 0,7 7 / 0,8 8 / 0,8 9 / 1 10 / 1 11 / 1
d3 3,7 4,7 5,6 6,5 7,4 8,4 9,3 10,2
d / s (mm) 12 / 1 13 / 1 14 / 1 15 / 1 16 / 1 17 / 1 18 / 1,2 19 / 1,2
d3 11,0 11,9 12,9 13,8 14,7 15,7 16,5 17,5
d / s (mm) 20 / 1,2 21 / 1,2 22 / 1,2 23 / 1,2 24 / 1,2 25 / 1,2 26 / 1,2 27 / 1,2
d3 18,5 19,5 20,5 21,2 22,2 23,2 24,2 25,2
d / s (mm) 28 / 1,5 29 / 1,5 30 / 1,5 31 / 1,5 32 / 1,5 33 / 1,5 34 / 1,5 35 / 1,5
d3 25,9 26,9 27,9 28,9 29,6 30,6 31,5 32,2
d / s (mm) 36 / 1,75 37 / 1,75 38 / 1,75 39 / 1,75 40 / 1,75 41 / 1,75 42 / 1,75 44 / 1,75
d3 33,2 34,2 35,2 36,0 36,5 37,5 38,5 40,5
d / s (mm) 45 / 1,75 46 / 1,75 47 / 1,75 48 / 1,75 50 / 2 52 / 2 54 / 2 55 / 2
d3 41,5 42,5 43,5 44,5 45,8 47,8 49,8 50,8
d / s (mm) 56 / 2 57 / 2 58 / 2 60 / 2 62 / 2 63 / 2 65 / 2,5 67 / 2,5
d3 51,8 52,8 53,8 55,8 57,8 58,8 60,8 62,5
d / s (mm) 68 / 2,5 70 / 2,5 72 / 2,5 75 / 2,5 77 /2,5 78 / 5 80 / 2,5 82 / 2,5
d3 63,5 65,5 67,5 70,5 72,5 73,5 74,5 76,5
d / s (mm) 85 / 3 87 / 3 88 / 3 90 / 3 92 / 3 95 / 3 97 / 3 98 / 3
d3 79,5 81,5 82,5 84,5 86,5 89,5 91,5 92,5
d / s (mm) 100 / 3 102 / 4 105 / 4 107 / 4 108 / 4 110 / 4 112 / 4 115 / 4
d3 94,5 95 98 100 101 103 105 108
d / s (mm) 117 / 4 118 / 4 120 / 4 122 / 4 125 / 4 127 / 4 128 / 4 130 / 4
d3 110 111 113 115 118 120 121 123
d / s (mm) 132 / 4 135 / 4 137 / 4 138 / 4 140 / 4 142 / 4 145 / 4 147 / 4
d3 125 128 130 131 133 135 138 140
d / s (mm) 148 / 4 150 / 4
d3 141 142
