Prehnutá pružná podložka
Sortiment / Assortment » Prehnutá pružná podložka
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 137
ISO
ČSN / STN 021733-4
EN
|

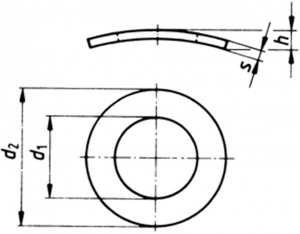

[SK] Prehnutá pružná podložka
[EN] Curved spring washer
[DE] Federscheibe, gewölbt
[FR] Rondelle élastique cintrée
[IT] Rosetta elastica convessa
|
|
| « späť |
| M | M 1 | M 1,2 | M 1,5 | M 2 | M 2,3 | M 2,5 | M 3 | M 3,5 | M 4 | M 5 | M 6 | M 8 | M 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 1,3 | 1,5 | 1,8 | 2,2 | 2,5 | 2,8 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 |
| d2 | 3 | 3 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | 10 | 11 | 15 | 18 |
| s | 0,2 | 0,25 | 0,25 | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,8 |
| h max. | 0,8 | 0,9 | 0,9 | 1 | 1 | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 2,2 | 3,4 | 4 |
