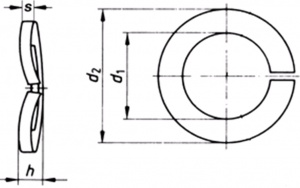

Zvlnená pružná podložka
Sortiment / Assortment » Zvlnená pružná podložka
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 128
ISO
ČSN / STN 021731
EN
|
[SK] Zvlnená pružná podložka
[EN] Wave spring washer
[DE] Federscheibe, gewellt
[FR] Rondelle élastique ondulée
[IT] Rosetta elastica curvata
|
|
| « späť |
| M | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M 18 | M 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 mm | 3,1 | 4,1 | 5,1 | 6,1 | 8,2 | 10,2 | 12,2 | 14,2 | 16,2 | 18,2 | 20,2 |
| d2 max. | 6,2 | 7,6 | 9,2 | 11,8 | 14,9 | 18,1 | 21,1 | 24,1 | 27,4 | 29,4 | 33,6 |
| h max. | 1,3 | 1,4 | 1,7 | 2,2 | 2,75 | 3,15 | 3,65 | 4,3 | 5,1 | 5,1 | 5,9 |
| s | 0,7 | 0,8 | 1 | 1,3 | 1,6 | 1,8 | 2,1 | 2,4 | 2,8 | 2,8 | 3,2 |
