Skrutka s valcovou hlavou s drážkou
Sortiment / Assortment » Skrutka s valcovou hlavou s drážkou
« späť| Číslo normy | Názov položky | Obrázok |
|---|---|---|
|
DIN 84
ISO 1207
ČSN / STN 021131
EN
|
[SK] Skrutka s valcovou hlavou s drážkou
[EN] Screw with slotted cheese head with recess
[DE] Zylinderschraube mit Schlitz
[FR]
[IT] Vite a testa cilindrica con intaglio
|
|
| « späť |

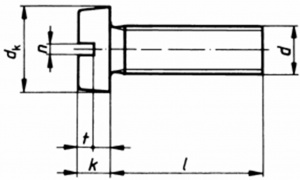

| d | M 1 | M 1,2 | M 1,4 | M 1,6 | M 2 | M 2,3 | M 2,5 | M 3 |
|---|---|---|---|---|---|---|---|---|
| k | 0,7 | 0,8 | 0,9 | 1 | 1,3 | 1,5 | 1,6 | 2 |
| dk | 2 | 2,3 | 2,6 | 3 | 3,8 | 4,4 | 4,5 | 5,5 |
| t | 0,25 | 0,3 | 0,4 | 0,45 | 0,6 | 0,7 | 0,7 | 0,9 |
| t max. | 0,3 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 0,9 | 1,15 |
| n | 0,25 | 0,3 | 0,3 | 0,4 | 0,5 | 0,6 | 0,6 | 0,8 |
| d | M 3,5 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | |
| k | 2,4 | 2,6 | 3,3 | 3,9 | 5 | 6 | 6 | |
| dk | 6 | 7 | 8,5 | 10 | 13 | 16 | 22 | |
| t | 1 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,4 | |
| t max. | 1,2 | 1,5 | 1,8 | 2,2 | 2,6 | 3 | 3 | |
| n | 1 | 1 | 1,2 | 1,6 | 2 | 2,5 | 3 |
